耐火泥的成分及使用方法

耐火泥簡稱耐火膠泥或火泥，它是砌爐時用來填充耐火磚縫使互相粘結(jié)并使砌體具有一定的整體性、強度和氣密性的材料。因此耐火泥的使用對砌體質(zhì)量、電爐的熱損失以及爐殼溫度有著顯著影響。

對耐火泥的要求如下：

1、能用水調(diào)到一定的稠度、填充磚的不平部分，不發(fā)生裂紋；

2、與磚體性質(zhì)相近(如耐火度、荷重軟化溫度等)；

3、干燥后和高溫下使用有較好的氣密性；

4、具有一定的機械強度和很好的氣密性。

常用的耐火泥有粘土質(zhì)、高鋁質(zhì)、硅質(zhì)、鎂質(zhì)耐火泥等。在砌筑粘土耐火磚時，應(yīng)用粘土質(zhì)耐火泥。粘土質(zhì)耐火泥是由粘土質(zhì)熟料和結(jié)合粘土組成，其成分見下圖。

在砌筑高鋁磚時，應(yīng)用高鋁質(zhì)耐火泥。砌筑含Al2O360％～70％的高鋁磚時，采用的耐火泥由75％～85％的燒礬土和10％～20％的生粘土組成；砌筑含A12O348％～55％的高鋁磚時，也可采用高耐火度的粘土質(zhì)耐火泥。

在砌筑硅磚時，應(yīng)用SiO2含量為90％～93％的硅質(zhì)耐火泥，其顆粒組成：殘留在1.0mm篩網(wǎng)上的顆粒不大于3％，通過0.20mm篩網(wǎng)上的顆粒不小于80％。

在砌筑鎂磚時，應(yīng)用鎂質(zhì)耐火泥，其氧化鎂含量不小于78％，氧化硅含量不小于％，灼燒堿量不大于2％。鎂質(zhì)耐火泥粒度組成是：小于1mm的占100％；小于0.的不少于97％，小于0.125mm的不少于50％。

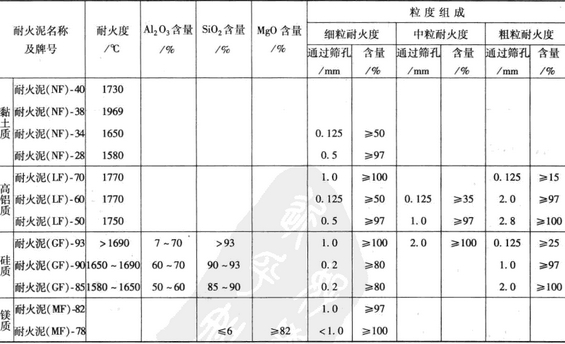

通常砌筑電爐用的耐火泥均采用細粒耐火泥。耐火泥的成分及使用方法見下圖。

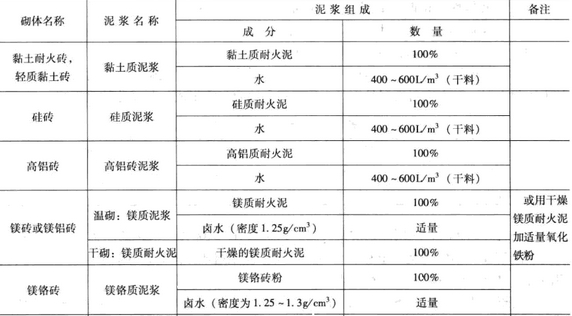

耐火泥的使用方法如下圖。
