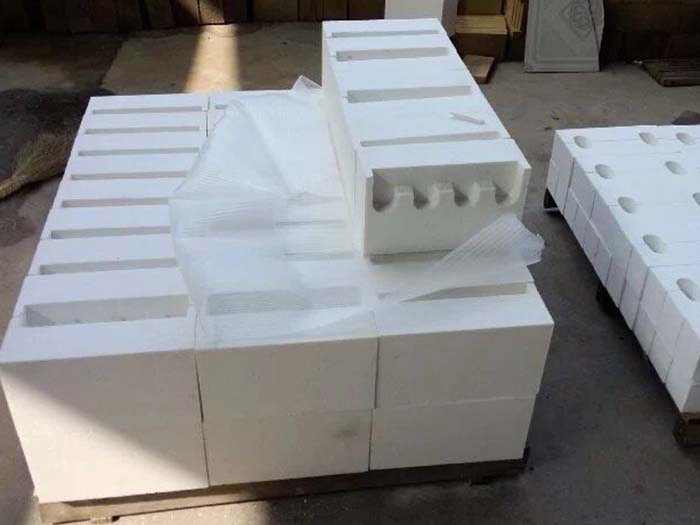

氧化鋁空心球保溫磚
相關(guān)資訊
氧化鋁隔熱耐火磚可直接接觸火焰的工作層也可以用作隔熱層，被廣泛應(yīng)用于陶瓷、耐火材料燒成窯、粉末冶金燒結(jié)爐、半導(dǎo)體元件燒成窯及有氫氣和還原氛的窯爐等。
氧化鋁空心球磚是以氧化鋁空心球作為主要原材料，制成的隔熱耐火制品。主要使用于1800°C以下的高溫工業(yè)窯爐內(nèi)襯和高溫?zé)峁ぴO(shè)備的保溫設(shè)備隔熱層等。
氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。以氧化鋁空心球為主體，可制成各種形狀制品，上限使用溫度1800℃，制品機械強度高，為一般輕質(zhì)制品的數(shù)倍，而體積密度僅為剛玉制品的二分之一。在石化工業(yè)氣化爐、炭黑工業(yè)反應(yīng)爐、冶金工業(yè)感應(yīng)電爐等高溫、高溫窯爐上得到廣泛應(yīng)用，取得了十分滿意的節(jié)能效果。
氧化鋁空心球磚的制作方法是，通過將氧化鋁原料加入傾倒式電爐內(nèi)熔化成液體，然后把爐子傾倒一定得角度使溶液從澆料槽一相應(yīng)的速度流出，使液流經(jīng)與流股成60°-90°的扁形噴嘴，以壓力為0.6-0.8MPa的高速氣流吹散及成氧化鋁空心球，在將氧化鋁空心球、燒結(jié)氧化鋁細粉與粘結(jié)劑按照一定比例配料、成型、干燥、燒成、制得氧化鋁空心球磚。
氧化鋁空心球制品的理化指標(biāo)
| 項目 | 指標(biāo) | ||||||||
| LQZ99-1.4 | LQZ99-1.6 | LQZ99-1.8 | LQZ95-1.4 | LQZ95-1.6 | LQZ95-1.8 | LQZ90-1.4 | LQZ90-1.6 | LQZ90-1.8 | |
| Al2O3 % | ≥99 | ≥95 | ≥90 | ||||||
| SiO2 % | ≤0.3 | -- | -- | ||||||
| Fe2O3 % | ≤0.2 | ≤0.2 | ≤0.2 | ||||||
| 體積密度 g/cm3 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 |
| 常溫耐壓強度MPa | ≥6 | ≥10 | ≥12 | ≥8 | ≥12 | ≥16 | ≥10 | ≥14 | ≥18 |
| 導(dǎo)熱系數(shù) W/(m·K) 熱面1000℃ | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 |
| 加熱永久線變化% 1600℃×3h | ±0.3 | ±0.3 | ±0.3 | ||||||
